Éfficience énergétique

1 - Généralités

Beaucoup de Data Centers manquent d’efficience énergétique en raison de:

  • - La mauvaise gestion des flux d'air :
    • - Dérivation d'air ; absence de plaques d'obturation et d'étanchéité au sol
    • - Recirculation ; pas de confinement d'allée froide ou chaude
  • - Températures d'entrée irrégulières le long d'une rangée de baies

2 - Incapacité thermique

Selon les recherches concernant “l'incapacité thermique” dans un Datacenter moyen :

  • - Il y aurait 2,6 fois plus de capacité de refroidissement potentiel que de puissance électrique pour les équipements IT
  • - La plus grande cause serait la déperdition d’air :
    • - Seulement 40% de l'air froid est dirigée directement pour refroidir les équipements IT
    • - 60% de l'air froid refroidit la salle mais pas la charge critique
  • - La seconde cause serait l’absence de séparation des flux d’air chaud et froid

3 - Conséquences de l’incapacité thermique

Les résultats suivants sont basés sur des mesures détaillées de salles informatiques:

  • - 10% des baies sont sur des 'points chauds‘ alimentés avec un air de plus de 25°C soit 40% d’humidité relative
  • - Las salles IT avec le plus grand excès de capacité de refroidissement ont le plus gros pourcentage de points chauds
  • - 10% des unités de refroidissement tombent en panne
  • - Cela créé des coûts élevés de dépenses énergétiques ainsi qu’une grande empreinte carbone

4 - Définition de la déperdition d’air

Les résultats suivants sont basés sur des mesures détaillées de salles informatiques:

  • - L'air conditionné n'entre pas directement dans les prises d'air de l'équipement informatique
  • - Fuite par les passages de câbles et les ouvertures sous les armoires
  • - Fuite par les espaces entre les équipements IT
  • - Fuite par les dalles perforées mal positionnées
  • - Fuite par les passages de chemin de câbles dans les murs, le plafond, ou le plancher de la salle informatique

5 - Effets de la déperdition d'air

  • - L'air froid fuit par les passages de câbles et par les espaces entre les équipements IT
  • - Réduit la pression statique, menant à la déperdition d’air froid des allées
  • - Mélange avec l'air chaud

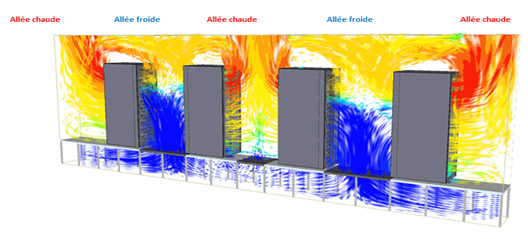

Recirculation de la déperdition d'air

  • - La recirculation se produit autour des côtés et sur le dessus des baies
  • - Mélange l'air chaud avec l'air froid menant l'air chaud à entrer dans les équipements IT
  • - Peut se produire aussi si des plaques d'obturations ne sont pas installées et qu’aucun confinement n'est présent dans l'allée

6 - Réparer la déperdition d’air

  • - Bouchez tous les trous des murs, sous le faux plancher et dans la zone du faux plafond dans la salle informatique
  • - Bouchez toutes les ouvertures dans le faux plancher, y compris à l’intérieur de la baie (câbles, unités de refroidissement, bords du plancher, découpes pour tuyaux…)

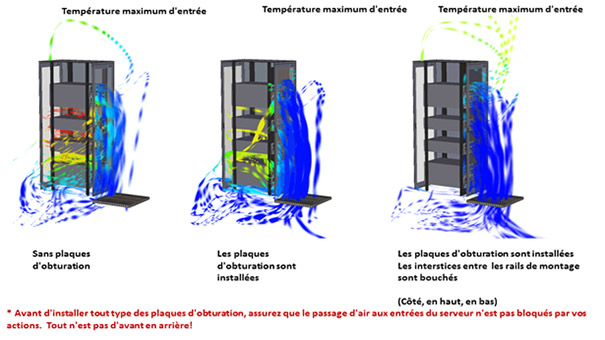

  • - Bouchez les espaces entre les équipements informatique avec des plaques d'obturation, y compris entre les rails de montage et les côtés de l'armoire et l'emplacement des équipements inutilisés
  • - Méfiez-vous des équipements avec des entrées d'air latérales où il faut installer des déflecteurs
  • - Assurez-vous que le flux d'air froid est adapté aux exigences IT

AVANT

APRÈS
